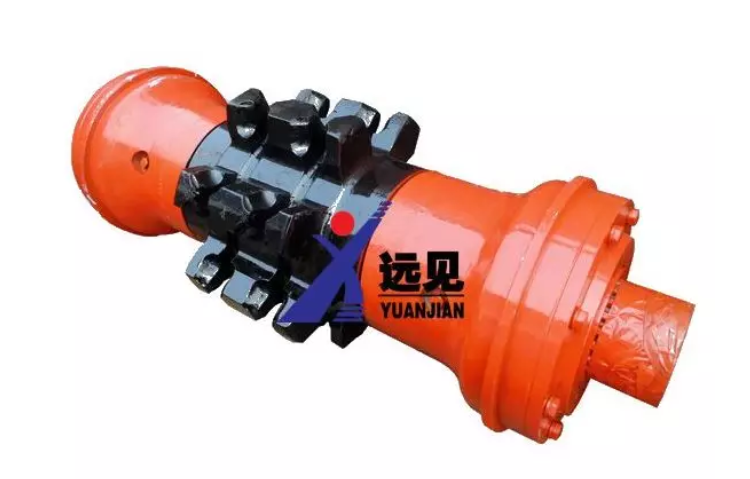

1LZ19型鏈輪軸組

適用于煤礦刮板輸送機

參數

主要尺寸：總長840mm，中心距90mm，鏈輪體為整體鏈輪，外徑為325mm，7個齒

用途

鏈輪軸組，也叫鏈輪組件，適用于煤礦井下用刮板輸送機、順槽用刮板轉載機

結構

按使用位置可以分為：機頭鏈輪軸組、機尾鏈輪軸組。

工藝

綜采鏈輪軸組是大體上是由鏈輪、鏈輪軸、軸承、軸承座、密封環等部分組成，鏈輪的材質大多采用42CrMo或45CrMnMo材質，鏈輪采用鍛打和淬火等工藝，以提高鏈輪的耐磨性，首先要求鍛件表面不得有裂紋、夾層、褶皺、鍛傷、夾渣、結疤等缺陷，鍛打后的毛坯需要進行一級探傷，保證鏈輪體中間沒有裂痕。其次是鏈輪表面淬火，鏈輪齒面淬火硬度HRC50-55，淬火硬層深度10mm。
